如何快速批量测试网线的通断状态？

在一些相对复杂的网线布线场景安防监控工程中，如果某条网线出现断线、线序错误或接触不良，是比较难精确是哪一条线以及网线线芯断在哪里。在实际项目现场，如何快速、批量、精准地判断网线通断状态，建议可以使用网线TDR测试一体的监控网线测试仪，能很快提升施工效率。

常见的简单网线测试仪通常只能逐根测试，而且无法定位故障点，只能知道某根芯线不通，无法判断断在哪里、距离端口有多远，而监控测试仪工程宝不仅能检测故障点，还能测出线缆的衰减、阻抗、反射率等性能指标，还支持带电测试。

工程宝批量测试解决方案

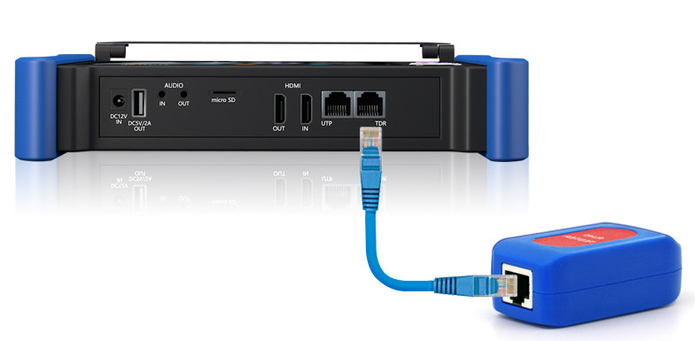

仪安电子专业的安防工程宝（参考信号：IPC X系列）设备不仅是网络摄像机测试仪，也集成了双端口网线TDR测试、线序检测、水晶头故障定位等高级功能，批量筛查网线。线序测试功能。你只需要把网线一端插入工程宝的UTP口，另一端插入配套的测试盒，屏幕就会立刻显示8芯线的通断状态。

相比传统测试仪LED灯显示，工程宝用图形化界面呈现，哪个水晶头的第几芯出问题，一眼就能看出来。

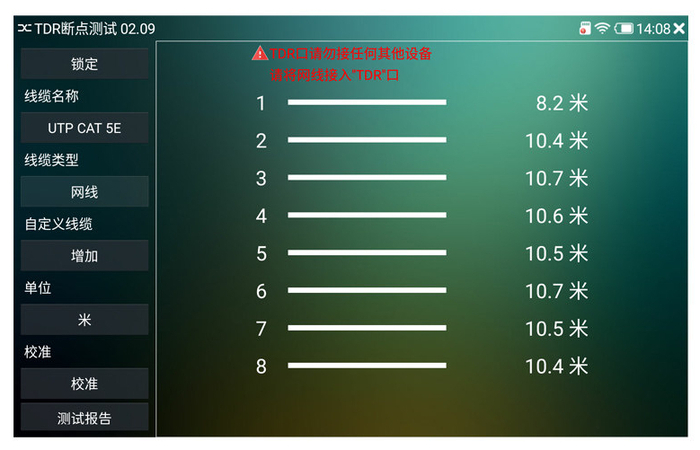

工程宝的TDR（时域反射计）功能还可以同时测量一根网线中每一对线芯的长度，并且范围达到3-1500米。如果某根芯线断了，TDR会显示该芯的长度数值明显短于其他正常芯线，从而精准定位断点位置。如果是整条线缆质量差，TDR还能显示衰减、反射率、阻抗、时延偏离等参数，帮你判断是否应该更换线缆。支持网线、同轴线、电话线、RVVP线等多种线缆类型。

在实际施工中，可以一次性把多根待测网线做好标记，依次接入TDR口，记录每根线的长度和8芯状态，生成测试报告。这个过程比传统方法快数倍，而且不需要另外一个人在对端配合。

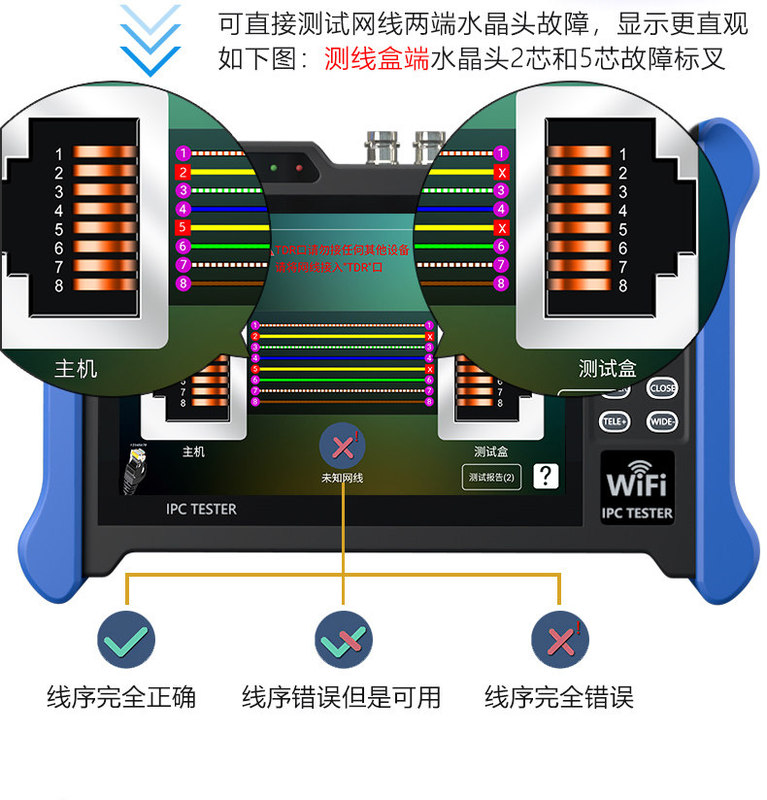

当线序测试发现异常时，工程宝可以直接区分故障发生在主机端还是测试盒端，并标出具体是哪头的第几芯出了问题。比如屏幕显示“测线盒端水晶头2芯和5芯故障”，你就不用去排查整条线路，直接去剪掉对端的水晶头重新做即可。

已经布好线的POE交换机机柜中，要从几十条网线里找到目标线，不能带电操作。工程宝的数字寻线功能支持60V耐压防烧，可以直接在POE交换机工作状态下寻线，无噪音、抗干扰。找到线后，插到TDR口直接显示线序和通断。

对于经常需要测试网线通断的弱电安防工程师，建议配一台集成了线序测试、TDR断点定位、水晶头故障诊断、数字寻线的安防工程宝，加快数倍的测试效率。工程宝不仅能帮你快速批量测试网线，还能支持摄像机供电、IPC一键激活、同轴高清测试、HDMI输出、WIFI分析等几十种功能。
